Vestel VRF V4 Plus K Serisi

VESTEL V4 PLUS K serisi, büyük kapasiteli dış ve iç üniteler, yüksek harici statik basınç dahil, göze çarpan birçok farklı özelliğe sahiptir. 8HP ve 10HP üniteler sadece bir DC Inverter kompresörü kullanırken, 12HP ile 18HP üniteler daha yüksek kapasitede DC inverter kompresöre sahiptir ve enerji tasarrufu teknolojilerini uygularlar. Bu seri, 1.000 m gibi çok uzun boru tesisatı ve 110 m kot farkı sunarak, büyük ve çok katlı binalar için mükemmel bir seçimdir.

Geniş Uygulama Aralığı

Büyük binalar için yüksek kapasite

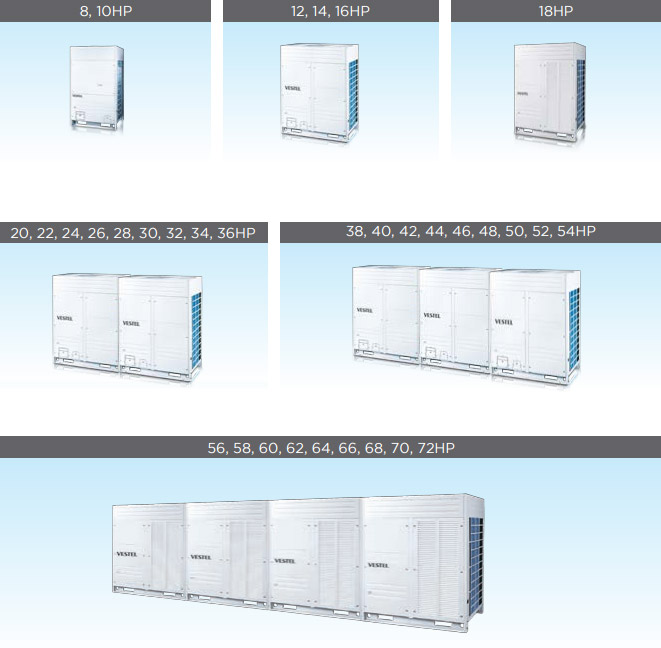

Dış ünitelerin kapasite aralığı, 2HP’lik artışlarla 8HP’den 72HP’ye kadardır. Toplam dış ünitelerin %130’una kadar kapasiteye sahip maksimum 64 iç ünite, tek bir soğutma sistemi olarak bağlanabilir.

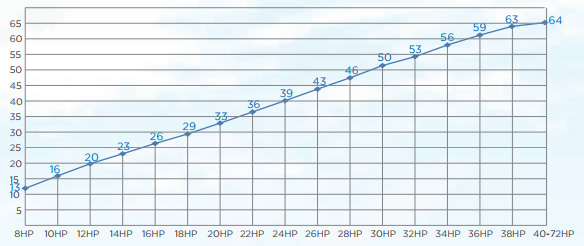

İç ünite adedi

Büyük bina ve projelerde, yüksek adette iç ünite bağlanabilir.

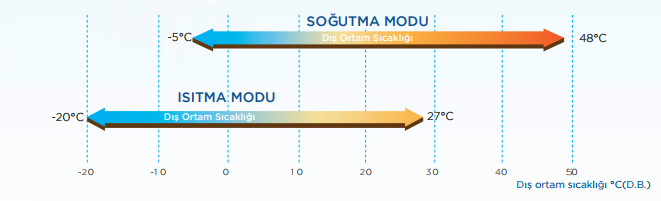

Geniş Çalışma Aralığı

V4 Plus K Serisi sistemi, -20°C ile +48°C aralığındaki sıcaklıklarda dengeli şekilde çalışır.

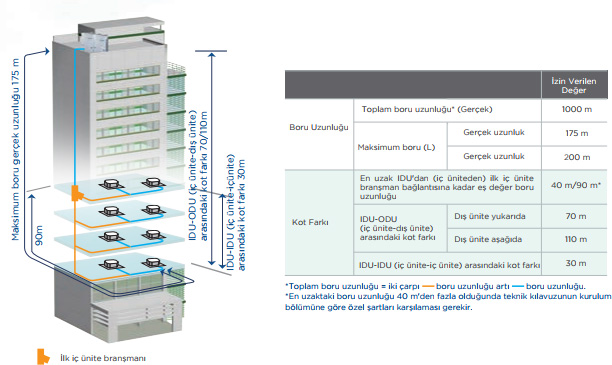

Uzun Boru Mesafeleri

Bu seri, 1.000 m gibi çok uzun boru tesisatını ve 110 m kot farkını destekleyerek, büyük projeler için mükemmel bir çözüm sunar.

Ekstra Yüksek Statik Basınç-Maks. 60Pa ve Hava Hacminde %10 Artış

Yüksek statik basınç pervanesi ve optimize edilmiş fan koruması, çeşitli kurulum ortamlarına uyarlanabilir.
VESTEL günümüzde, özelleştirilmiş uygulamalar için 60Pa*değere kadar harici statik basınçlı üniteler sunmaktadır (60Pa, 12HP modeli için mevcuttur ve 40Pa da diğer modeller için mevcuttur).
Ürünler standart olarak 0-20Pa fonksiyonu ile donatılır.

Geniş Uygulama Aralığı

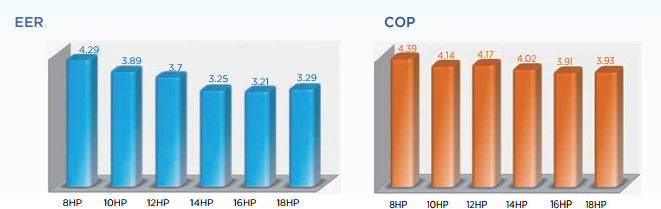

Yüksek verimli DC kompresörlü, DC motorlu ve yüksek verimli ısı değiştiricili V4 Plus K Serisi, 8HP kategorisinde EER=4,29’a kadar soğutma ve COP=4,39’a kadar ısıtma sağlar.

Yüksek Performanslı Isı Değiştirici

Yeni tasarlanmış pencere fitilleri ısı değişim alanını genişletir, hava direncini azaltır, daha fazla enerji tasarrufu sağlar ve ısı değişim performansını artırır. Su emen fitiller ve içi dişli bakır borular, ısı değişimi verimliliğini optimize eder.

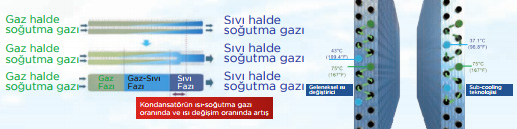

12°C aşırı soğutma (sub-cooling)

Yenilikçi tasarımlı dış ünitenin yüksek verimli ısı değiştiricisi ile bir kerede 12°C’ye kadar aşırı
soğutma derecesine ulaşılabilir ve sistem direnci azaltılarak güvenilirlik geliştirilir.
Dış ortam sıcaklığı 35°C’ye ulaştığında soğutma gazı 37,1°C’ye soğutulabilir, böylece sadece 2,1°C
sıcaklık farkıyla yüksek verimli ısı değişimi elde edilebilir.

Geliştirilmiş Konfor

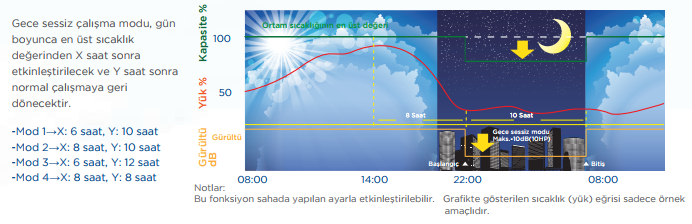

Gece sessiz çalışma modu

Yüksek konforlu dış ünite gece boyunca çoktan seçmeli sessiz mod sunar.
Süper sessiz çalışma modu, ses seviyesini minimum 46,8dB (A) olacak şekilde azaltır.

Akıllı defrost teknolojisi

Akıllı defrost programı, defrost süresine sistemin gerçek gereksinimine göre karar vererek, gereksiz defrost ile ısıtma
kaybını azaltır ve iç ortamı daha konforlu hale getirir. Defrost süresi, özelleştirilmiş defrost valfına bağlı olarak 4 dak. kısaltılabilir.

Daha Kolay Kurulum ve Servis

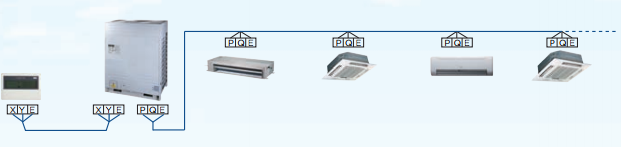

Basit sinyal hattı bağlantısı

Merkezi kumanda (CCM03 veya CCM30), arzu edilirse içeriden ya da dışarıdan (XYE terminalleri)
bağlanabilir. Sadece bir PQE iletişim kablosu grubu, hem iç hem de dış ünite için iletişim sağlar.
Bu şekilde iletişim bağlantısı daha kullanışlıdır.

Otomatik adresleme

Dış ünite, adresleri iç ünite için otomatik olarak dağıtabilir. Kablosuz ve kablolu kumandalar, her iç ünite adresini sorgulayabilir ve modifiye edebilir.

Kolay bakım

Yeni tasarlanmış döner kontrol kutusu geniş bir açıyla dönebilir. Boru hattı sisteminin denetlenmesi ve bakımı için uygundur ve elektrik kontrol kutusunun demonte süresini büyük ölçüde azaltır.


Kompresör, kapağın yanına yerleştirilir ve bu durum kontrolleri basitleştirerek valf veya kompresör parçalarının kolayca değiştirilmesini sağlar.

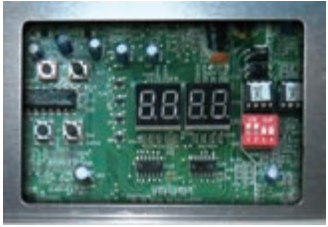

Uygun anlık kontrol ve durum sorgusu için elektrik kontrol kutusunda yer alan ayrı kontrol penceresi.Kendinden arıza tespiti fonksiyonu, servis mühendislerinin arızaların yerini çabucak ve kolayca bulmalarına yardım eder.

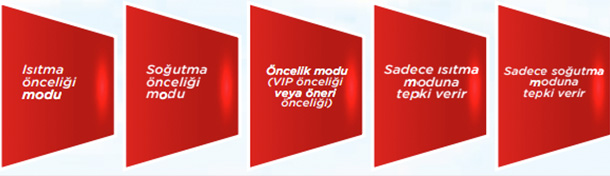

Önceliklendirme modları

Önceliklendirme modları farklı kullanıcı ihtiyaçlarını karşılar. VIP önceliği veya öneri önceliği modunda, VIP ünitesinin adresi 63 olarak ayarlanmalıdır. Ünitede 63 belirtilmemişse, ünite, öneri önceliğine tepki verecektir.

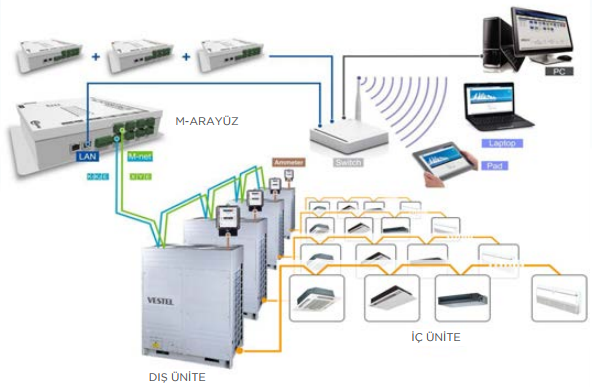

Kontrol ve yönetim için entegre çözüm

Özel olarak VRF sistemlerini kontrol etmek üzere tasarlanmış VESTEL Akıllı Yönetici, merkezi bir
format çerçevesine dayalıdır ve tüm sistemin fonksiyonlarının eksiksiz kontrolü ve izlenmesi için
tahsis edilmiştir. Çok amaçlı esnek bir sistem olarak kullanılabilir ve her binanın ölçeğine, amacına
ve kontrol yöntemine göre belirlenen farklı ihtiyaçlara cevap verebilir

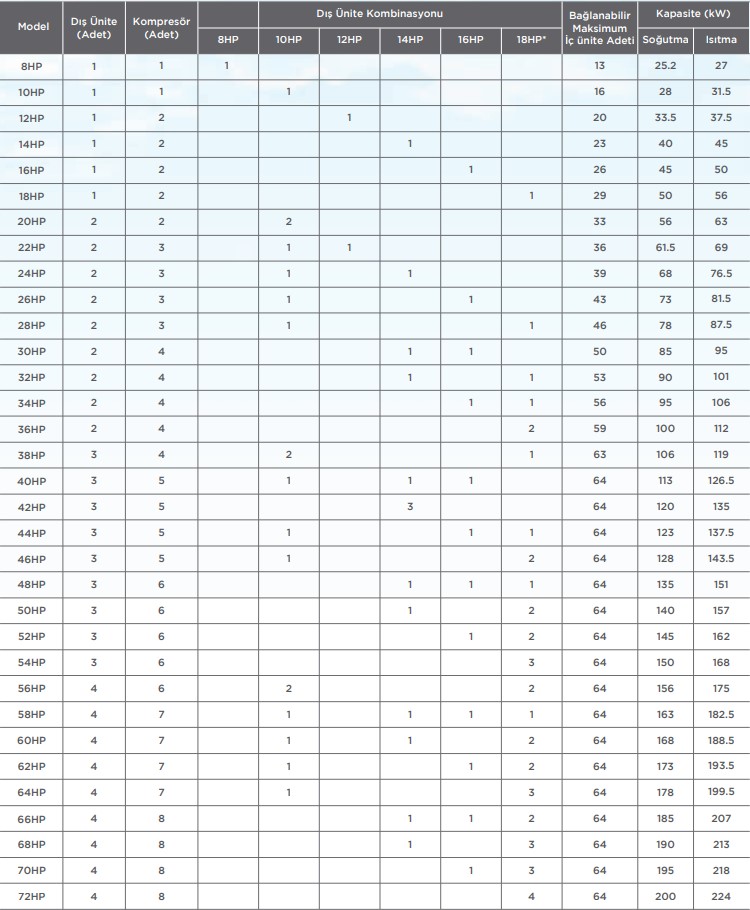

Önerilen Kombinasyon Tablosu

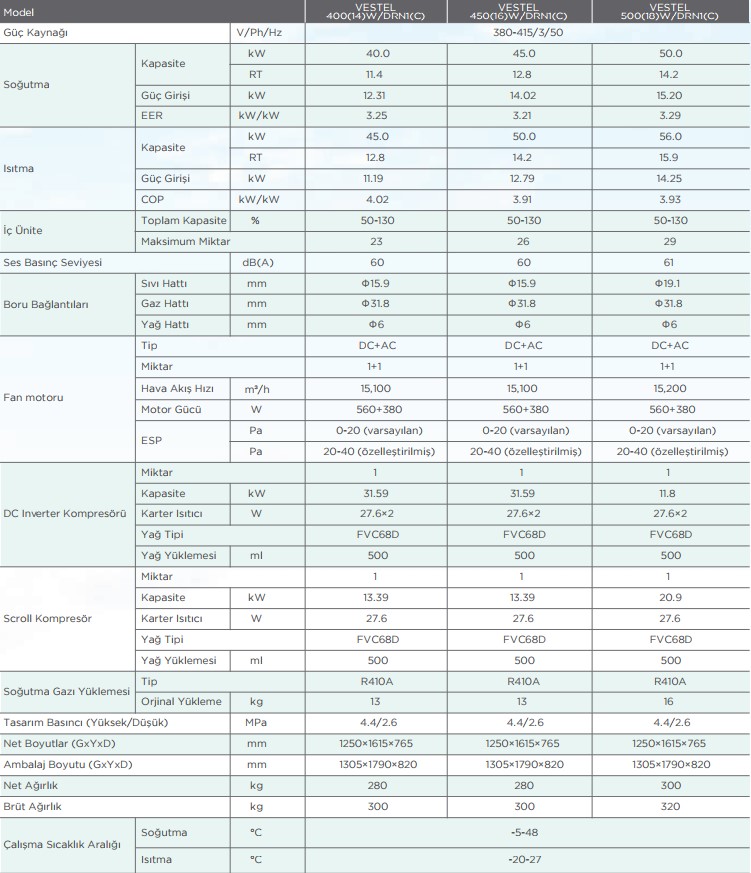

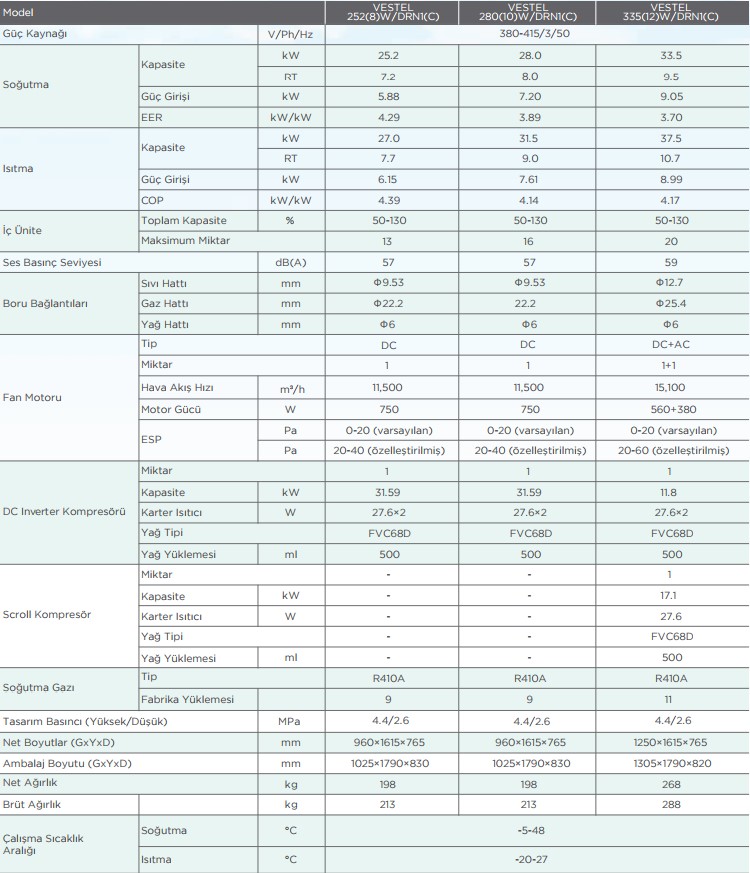

Dış Ünite Özellikleri

V4+K

Notlar:
Kapasiteler aşağıdaki şartlara bağlıdır:
Soğutma: İç mekan sıcaklığı 27°C KT/19°C YT; Dış ortam sıcaklığı 35°C KT/24°C YT.
Isıtma: İç mekan sıcaklığı 20°C KT/15°C YT; Dış ortam sıcaklığı 7°C KT/6°C YT.
Boru uzunluğu: Ara bağlantı boru uzunluğu 7,5m, kot farkı sıfırdır.
Bağlantı borusu çapı, toplam eş değer sıvı hattı uzunluğunun 90m’den daha az olması durumuna dayalıdır. Toplam eş değer sıvı hattı uzunluğu 90m’den fazla olduğunda,
bağlantı boru çapını seçmek için lütfen teknik kılavuza başvurun.
Tam değerler, yarı yankısız odada, ünitenin 1m önünde ve yerden 1,3m yukarıdaki bir konumda ölçülür.

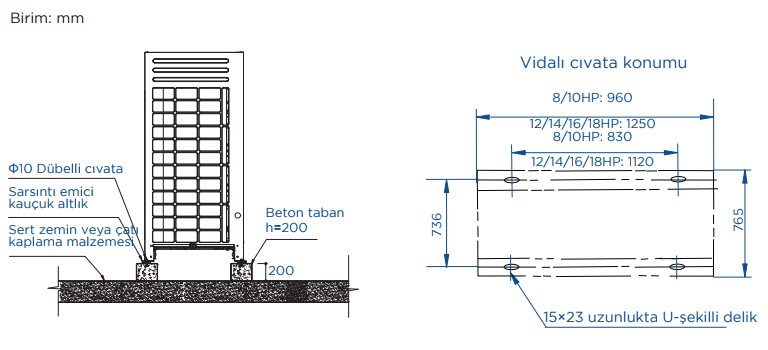

Dış Ünite Boyutları

Gövde ölçüleri

Kurulum ölçüleri
